Styrkelære materialelære Hookes lov
Up ]























































Metoden er baseret at polariseret lys danner interferens mønstre hvis det bliver "forsinket" / afbøjet.

Man skal med andre udforme det emne man ønsker at undersøge i et stykke tykt plexiglas plade og derefter udsætte det for den kraftpåvirkning man forventer i praksis.

(dog ikke de samme kræfter)


Interferensmønstrene vil optræde der hvor de største spændinger er.

Hvis der forekommer mange linier er der udtryk for større spændinger.

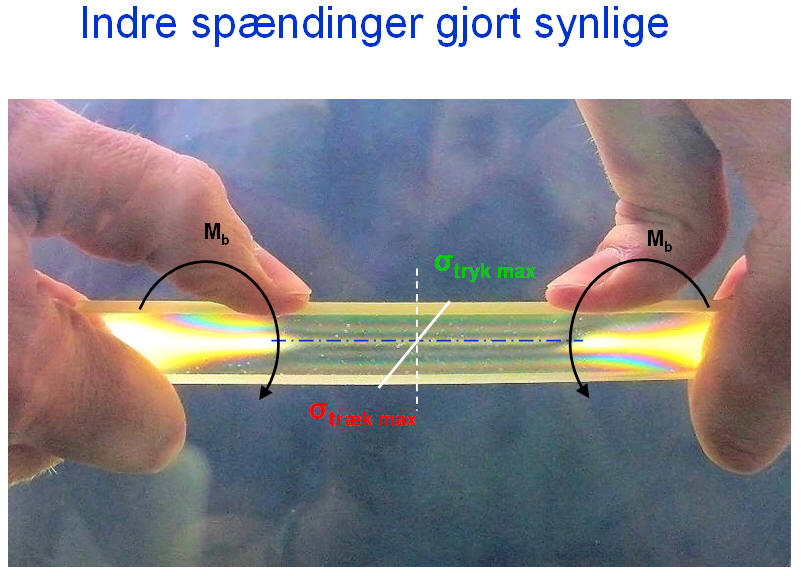

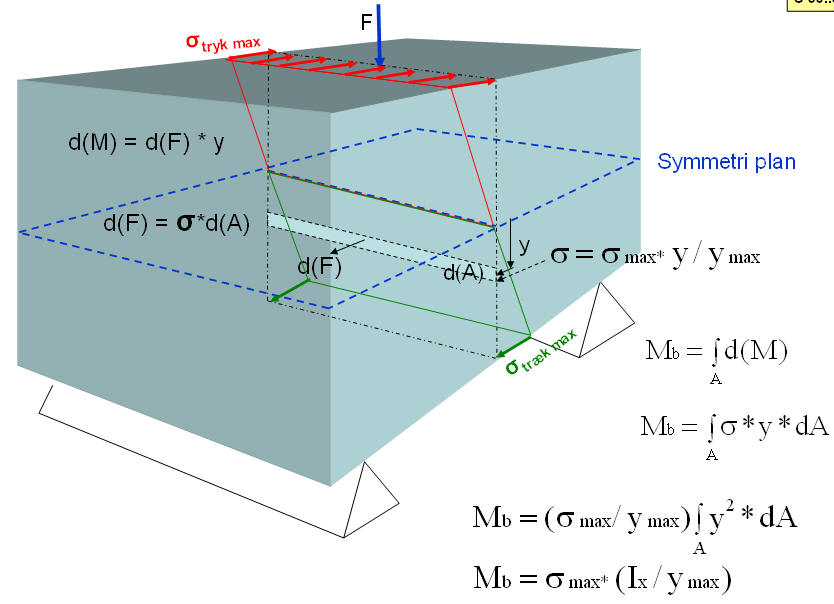

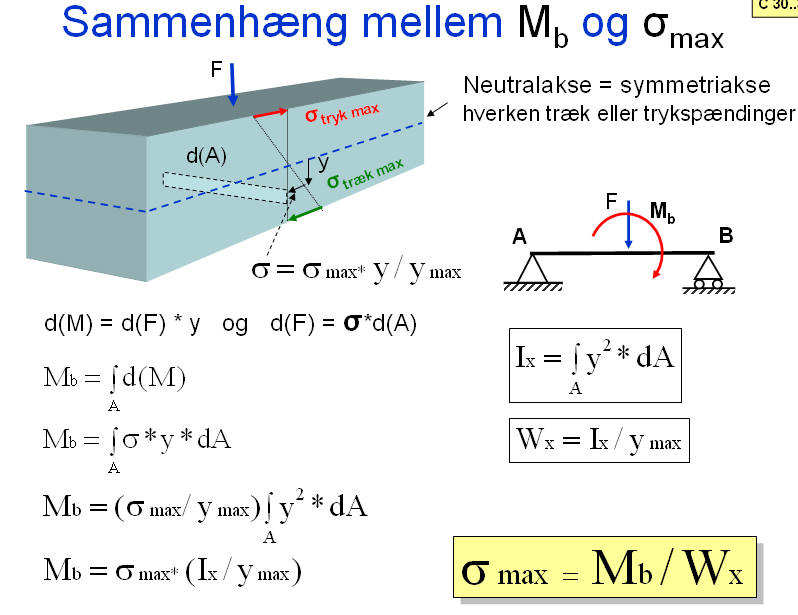

Et "rent" bøjningsmoment vil give en ligelig fordeling af linier (se ovenfor)

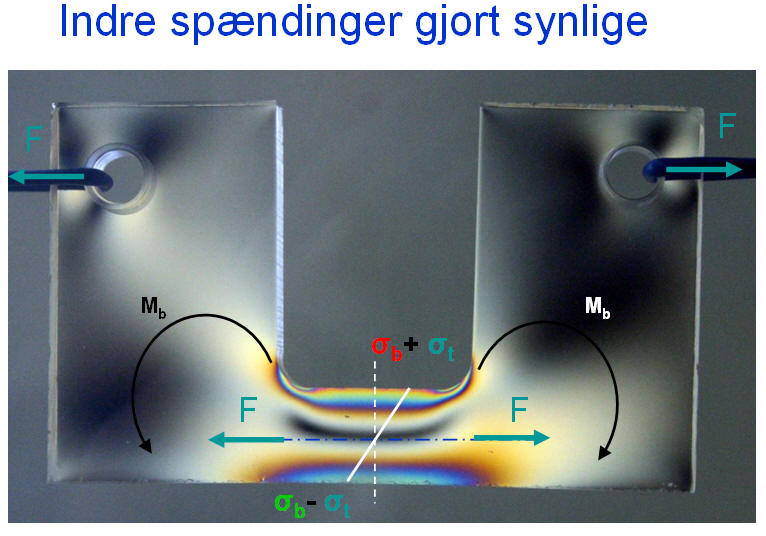

Hvis der også er en trækkraft (F) overlejret vil denne medføre en forskydning af spændingen.
